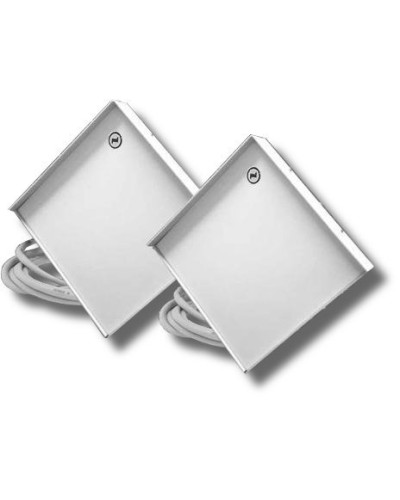

Призма-3-10/500А. Извещатель охранный радиоволновый линейный. ОМЕГА-Микродизайн в Реутове

Описание Призма-3-10/500А. Извещатель охранный радиоволновый линейный. ОМЕГА-Микродизайн

Извещатель охранный радиоволновый двухпозиционный, синхронизация по лучу, f-раб. 10,55 (9,4) ГГц, до 8 частотных литер, выход "СК"; протяженность зоны обнаружения 5…500, регулируемая ширина от 0,5 до 4,5 м; U-пит. 10…36 В, I-потр. 250 мА(max); IP67, t-раб.-65…+85°С, габ. размеры перед. и приём. блоков 18х18х50 мм. Настройка на тыльной панели приемного блока. Арктическое исполнение.

Назначение изделия

Извещатель предназначен для контроля охраняемых рубежей непосредственно на полотне заграждения, стенах зданий и сооружений, участков вдоль столбов, а так же прямолинейных открытых участков охраняемого рубежа и выдачи тревожного извещения при вторжении нарушителя в зону обнаружения.

1. Извещатели серии «Призма-3-10» не имеют мировых аналогов и защищены патентом РФ (RU 2348980C2).
• В отличие от других извещателей, не требуется отодвигать зону обнаружения от заграждений, она может формироваться непосредственно на полотне заграждений, стен зданий и других сооружений.
• Настройка параметров объемной зоны обнаружения осуществляется с помощью наклона блоков извещателя, регулировки чувствительности и изменения расстояния от отражающих поверхностей - заграждений, стен, крыш и т. п.
• До 8 частотных литер.
• Связь с ППК размыкание «сухих» контактов нормально замкнутого реле;
• Эстетичные малогабаритные корпуса изготовлены из алюминия и нержавеющей стали со степенью защиты IP67/IP68.

2. ОСОБЕННОСТИ РАБОТЫ ИЗВЕЩАТЕЛЕЙ ВБЛИЗИ ЗАГРАЖДЕНИЙ:
• зона обнаружения не «перетекает» на сопредельную территорию, на внешнюю сторону даже радиопрозрачных заграждений.
• исполнение извещателей в малогабаритных корпусах позволяет удобно разместить их на полотне заграждений;
• раскачивание заграждения не оказывает никакого влияния на работу извещателей;
• возможность поперечного перекрытия зоны обнаружения решетчатым (сетчатым) заграждением без ухудшения работоспособности извещателей;
• извещатели рекомендуются к установке на рубежах, имеющих малую зону отчуждения, вблизи проезда авто и ж/д транспорта;

3. ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ИЗВЕЩАТЕЛЕЙ:
• возможность работы как на открытых участках так и вдоль полотна заграждений;
• возможность установки на заграждения, стены, трубы или металлические стойки;
• возможность параллельной установки нескольких извещателей при создании многолучевых рубежей с целью определения направления движения нарушителе или увеличения высоты охраняемого рубежа;
• возможность регулировки порогов срабатывания в ручном режиме;
• синхронизация работы передающего и приемного блоков как по радиолучу, так и по выделенному проводу (модификация «С»);
• возможность взаимной синхронизации работы смежных участков для исключения «засветки» приемного блока передающим блоком смежного участка;
• светодиодная индикация амплитуды сигналов и порогов;
• удобство юстировки без использования дополнительных приборов;
• извещатели не требует сезонных регулировок.

Особенности

Арктическое исполнение. Повышенная стойкость изделий к температурным воздействиям. Применение материалов и электронных компонентов с расширенными диапазонами рабочих температур (от -65°С до +85°С).

Параметры зоны обнаружения:	Напряжение питания, B:
- протяженность зоны обнаружения, м: 5…500	- от внешнего источника питания: 10…36
- ширина зоны обнаружения одного участка, м: регулируется в пределах 0.5…4.5 м	Ток потребления, мА:
Обнаруживаемая скорость движения, м/сек: 0.1…10	- максимальный: 250
Параметры тревожного выхода:	Степень защиты: IP67
- тип контактов: нормально-замкнутые	Диапазон рабочих температур, °С: -65…+85
- длительность тревожного извещения, сек: 5	Габаритные размеры, мм:
- коммутируемое напряжение, В: 39	- блока приемного: 180х180х50
- коммутируемый ток, А: 0.1	- блока передающего: 180х180х50
- тампер: есть	Масса, не более, кг: 3.7
