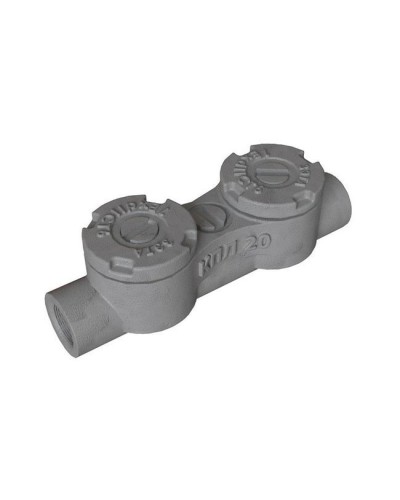

КПЛ-20, IP54. Коробка коммутационная взрывозащищенная. ЭлектроСпецИндустрия в Реутове

Описание КПЛ-20, IP54. Коробка коммутационная взрывозащищенная. ЭлектроСпецИндустрия

Коробка взрывозащищенная 1Еx d IIС Т6, для выполнения соединений и ответвлений проводов и кабелей в стальных водо-газопроводных трубах (по ГОСТ 3262), 2 кабельных ввода с внутренней трубной цилиндрической резьбой «G 3/4"», крышка с заливной пробкой G 1½", IP 54, габ. размеры 192х66 мм, корпус из алюминиевого сплава

Назначение изделия

Коробка алюминиевая взрывозащищенная серии В типа КПЛ предназначена для выполнения разделительных уплотнений с локальным испытанием проводов и кабелей с алюминиевыми и медными жилами в стальных водопроводных трубах в электросетях переменного и постоянного тока с номинальным напряжением до 600 В включительно, прокладываемых во взрывоопасных зонах всех классов.

Особенности

Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583.
Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышками с заливными пробками присоединяющимся к корпусу на резьбе.
Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений.

Резьба трубная цилиндрическая по ГОСТ 6357 класса В
-для КПЛ-20 диаметром G3/4” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-25 диаметром G 1” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-40 диаметром G 11/2” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-50 диаметром G 2” в патрубках и G 1,5” на корпусе и крышках коробки.

Дополнительное оборудование

(304099) - Ex МКВМ G3/4 K, Кабельный ввод для откр.прокладки кабеля

(304103) - МКВ G3/4K, Кабельный ввод для откр.прокладки кабеля



(304107) - МКВ G3/4 В, Кабельный ввод под бронированный кабель

(304108) - МКВ G3/4 В2, Кабельный ввод под бронированный кабель с двойным уплотнением



(304105) - МКВ G3/4 КМ20, Кабельный ввод под металлорукав Ø 20 мм

(304106) - МКВ G3/4 КМ25, Кабельный ввод под металлорукав Ø 25 мм

Маркировка по взрывозащите: 1ExdIICT6	Материал: Алюминий
Количество кабельных вводов: 2	Степень защиты: IP54
Диаметр кабельного ввода: G ¾"	Габаритные размеры. мм: 192х66
